19-JAN-2011
Noen av de glade fjes som hadde tatt turen
19-JAN-2011
Kjent og kjær; Billings' Norske Løve-byggesett
19-JAN-2011
Påbegynt, å bøye planker hadde vist seg litt besværlig selv med kunster og knep. Sprøtt treverk...
19-JAN-2011
Gruppebilde på oppfordring fra venneforeningen til museet.
19-JAN-2011
Hans Breder, klubbens nestor, snakker om sin nye dampmaskinmodell
19-JAN-2011
Det er en driftsmaskin/brannsprøyte fra en havnepram
Mer konkret en "damppramsprøite" levert fra Fabriken ved Nidelven, senere Trondhjems Mekaniske Verksted, i 1867.
19-JAN-2011
Modellen er i skala 1:10
Det er en ensylindret liggende høytrykksmaskin, uten kondensator, sylinderdiameter ti og en kvart tomme. Maskinen skulle primært drive en vannpumpe men også kunne kobles til propellen på fartøyet.
19-JAN-2011
Maskinen er i messing, veivaksel i stål
19-JAN-2011
En av konstruksjonsskissene han har laget
19-JAN-2011
Detaljbilde. Komponentene er loddet/skrudd sammen av messingplater og dreide deler.
Delene var i virkeligheten støpt, men Hans må jukse det til ved å bygge opp komponentene istedet. Han bruker både ekte sølvlodd og et sølvholdig loddetinn med mye lavere smeltepunkt, slik at gamle loddeskjøter ikke går opp når han legger til nye.
19-JAN-2011
Hans bruker en gammel Unimat III dreiebenk av beskjeden størrelse med påmontert fres. De viste delene er helt i grenseland for hva som lar seg bearbeide på dette maskineriet.
19-JAN-2011
Et par smådeler, liggende på hans kopi av originaltegningen
19-JAN-2011

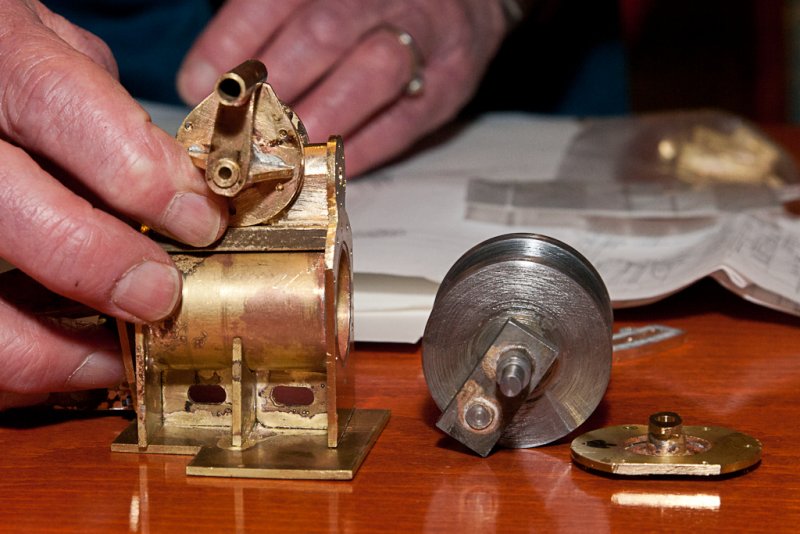

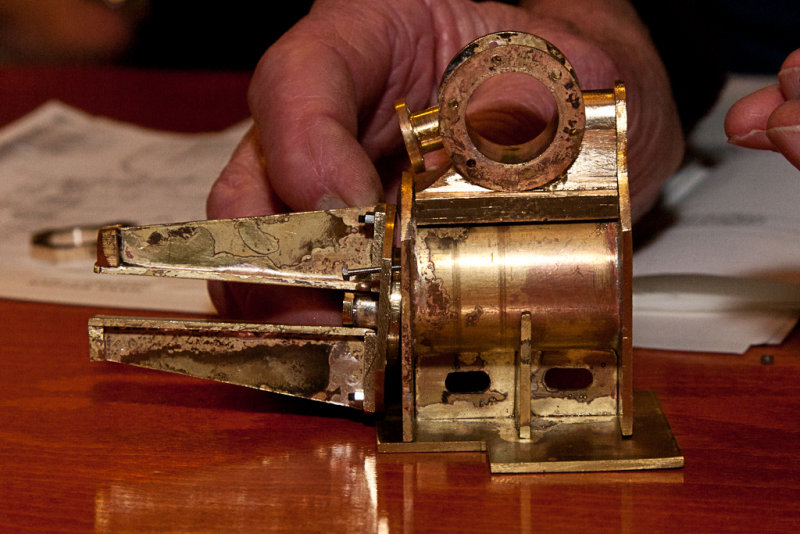

Noen bilder av en tørrmontering av selve maskinen
