26-AUG-2003

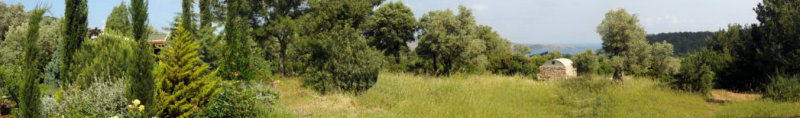

directions / YÖNLER
These photos are just taken before starting the pier base construction early in the morning. My horizon is blocked 5° to 30° by trees or hills.
Bu 4 resim, temel inşaatına başlamadan hemen önce çekildi. Ufuk görüşü, ağaçlar ve tepeler tarafından 5° ile 30° atasında engellenmektedir.
26+27-AUG-2003
basement / TEMEL
One day was needed for the stones and the next day for pouring the concrete. I worked alone and it was awful hot!
Taban blokajını yapmak ve harcı dökmek birer günümü aldı. Işleri bunaltıcı bir havada tek başıma yaptım :).
24-SEP-2003
support / DESTEK
Before pouring the cement the pier framing needs to be very well supported.
Beton dökmeden evvel PVC kalıbın çok iyi desteklenmesi gerek!.
25-SEP-2003
mounting plates
I carefully inserted the plates after laying the conrete and made sure that they were levelled.
24-DEC-2003
cross section of the planned observatory
15-APR-2004

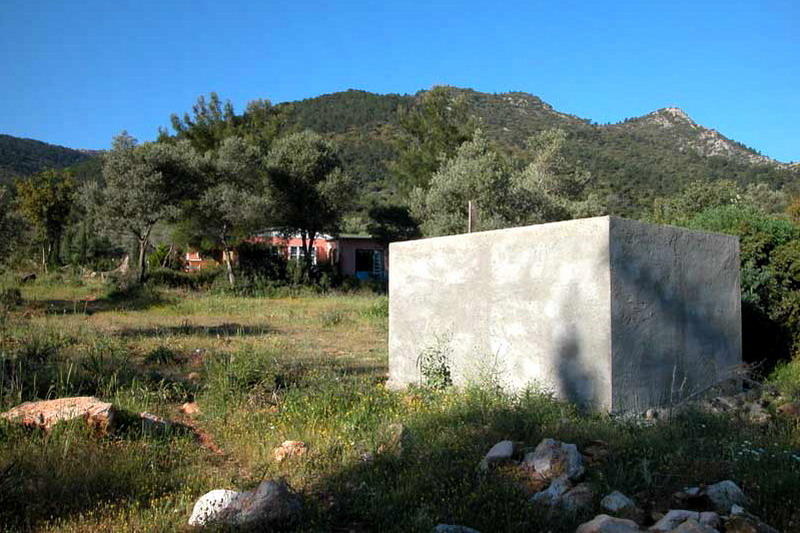

coating / SIVA
Plastering was made out of cement (350kg/m^3) with %50 - %50 sand and perlit mixture. Perlit helps for better heat isolation but coating the walls with rock wool plates from outside would be a better solution.
Sıvada 350 dozlu çimento harcı ve %50-50 kum-perlit karışımı kullanıldı. Oysa tuğla yüzeyleri dışardan taşyünü levhalarla kaplanarak daha iyi bir ısı izolasyonu elde edilebilirdi.
12-APR-2004

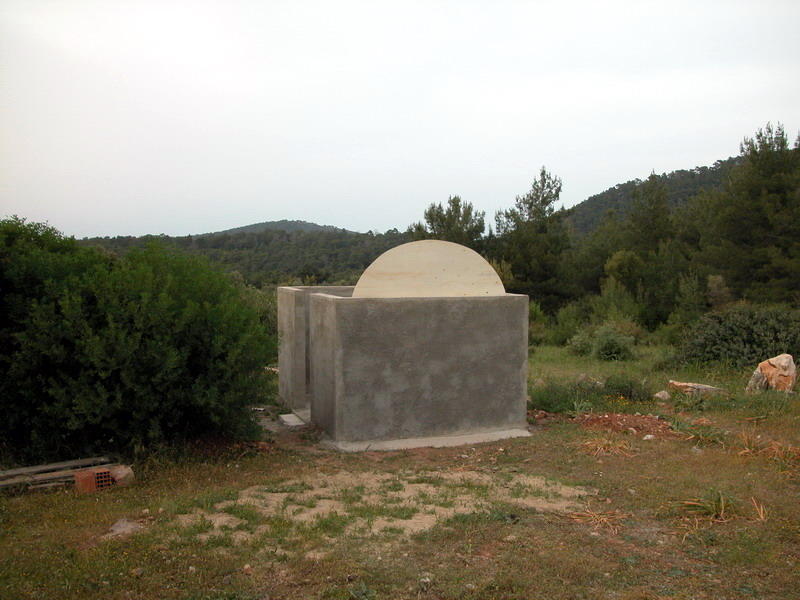

modelling / MODELLEME
shape of the rolling roof cut out from plywood
kayar çatının formunu birebir görmek için su kontrplagından modelleme
11-MAY-2004

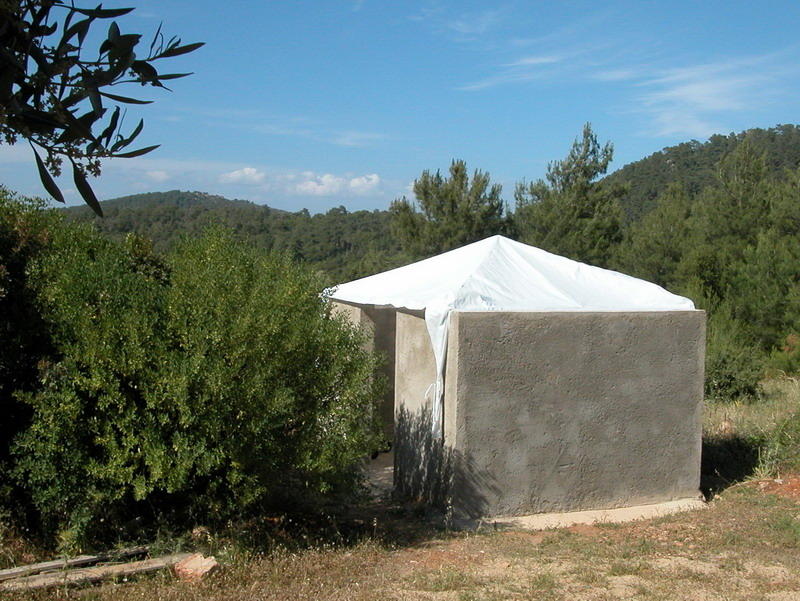

tent / ÇADIR
I used a simple tent to keep my equipment in shade between 2 observing nights during the delivery time of the roll-off roof.
Bu basit tente, KayarÇatı imalattan gelene kadar ekipmanı gündüzleri kurulu bıraktığımda güneşten korumada çok işe yaradı.
09-AUG-2004

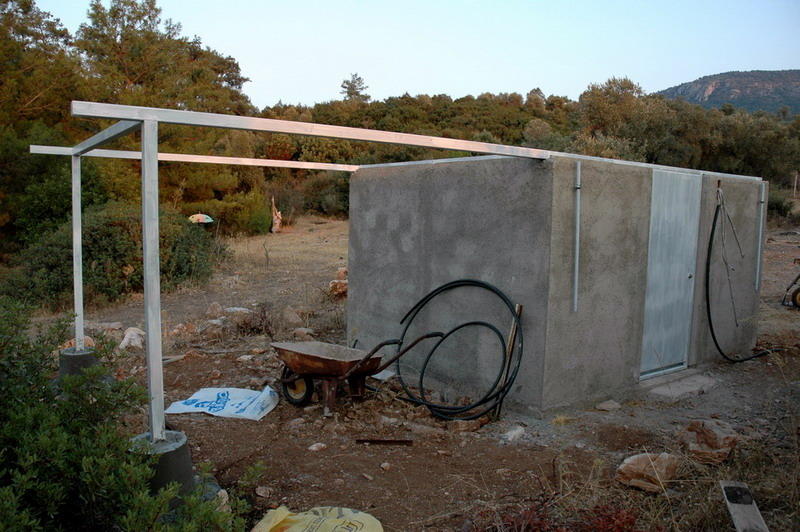

roof support / ÇATI TAŞIYICILARI
I hired a local blacksmith for the iron construction.
Bu işi yakındaki bir demirciye yaptırdım. Hazır gelmişken, bir de kapı yapıverdi :)
16-SEP-2004

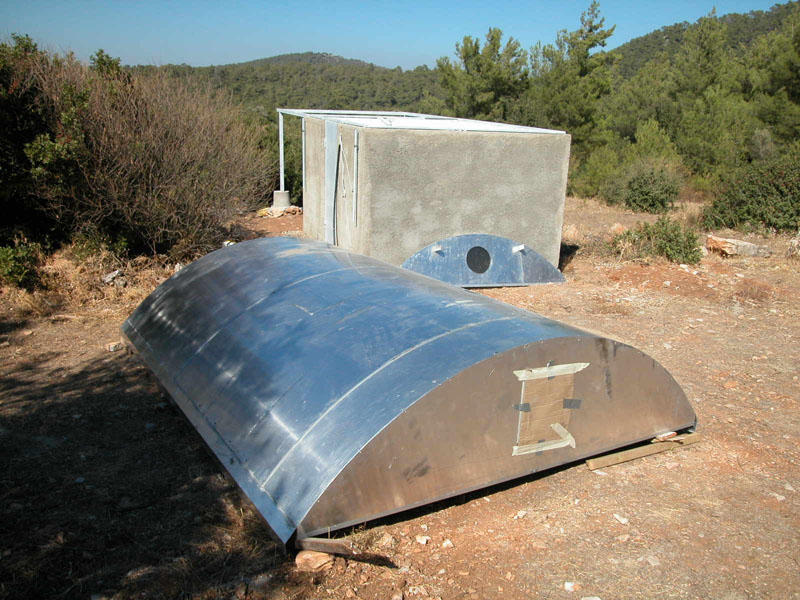

roof arrived... / NiHAYET...
... about 2 months later then the promised delivery date.
Çatı, sözverilen tarihten yaklaşık 2 ay sonra, Istanbul Ümraniye'den kargo ile geldi.
28-SEP-2004

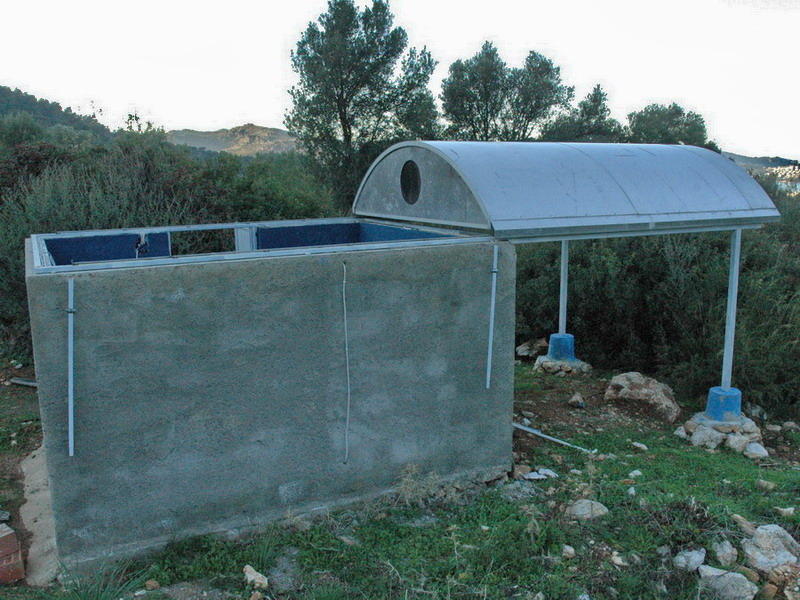

roof installed / YERiNDE
3 neighbours helped me to lift the roof to it's final destination.
3 kişi çatıyı yerine koymama yardım etti.
28-SEP-2004

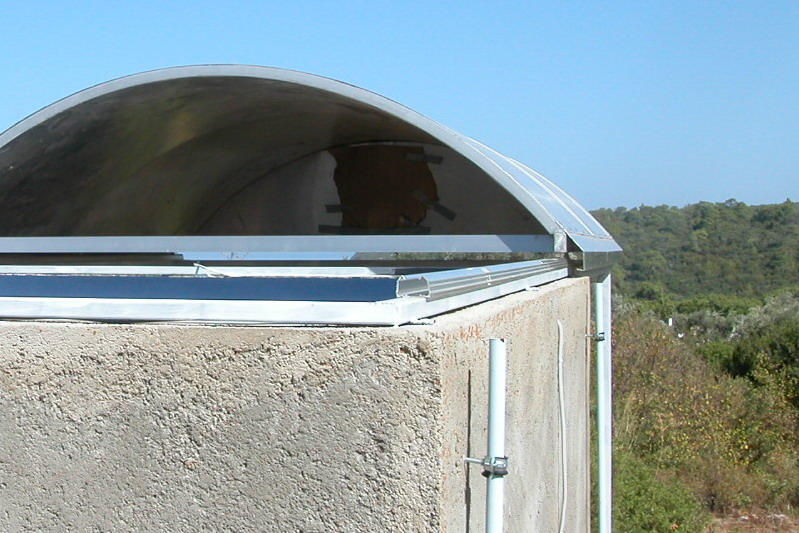

roller-in-rail / RAY içinde MAKARA
It was the idea of the roof manufacturer to use small rollers in u-shaped rails.
Çatıyı U-profilli bir ray içinde minik tekerleklerle hareket ettirme imalatçının fikriydi.
28-SEP-2004

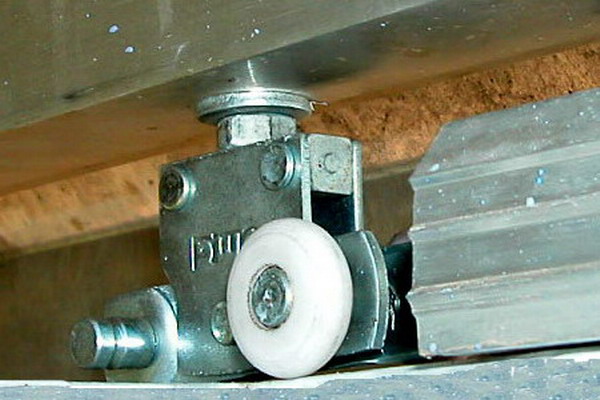

rollers / MAKARALAR
Some of the rollers have been broken within a few days.
Birkaç gün içinde bu narin tekerlekler kırılmaya başladı.
14-DEC-2004

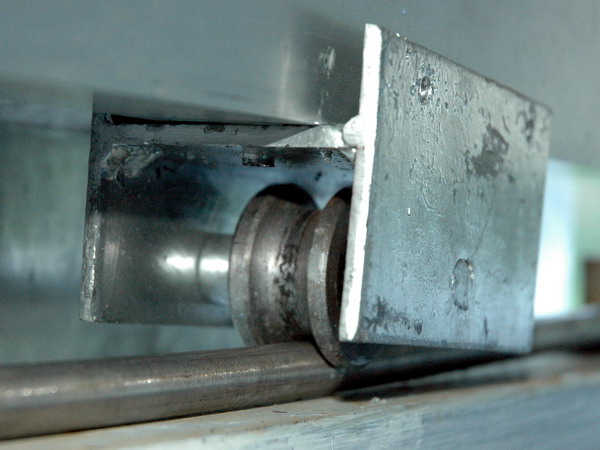

rollers replaced / YENi MAKARALAR
After some weeks I decided to make my own rollers and replace the tiny ones. 12mm round steel replaced the u-rail.
Sonunda kendi makaralarımı yapmaya karar verdim. Rulman tutucularını demirciye yaptırıp yerlerine monte ettim.
14-DEC-2004

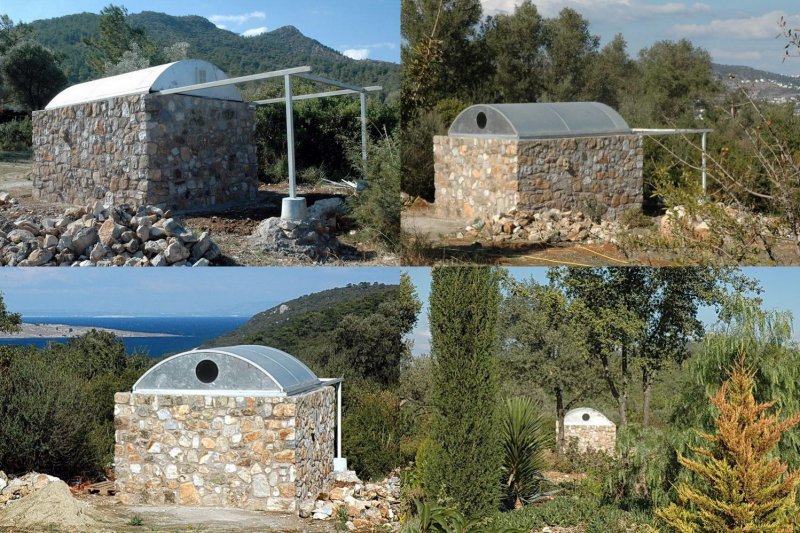

roof in action
Now the roof rolls smoothly with only a finger push.
Artık çatı, tek bir parmak darbesiyle kayıyor!
08-MAY-2005
roof lock / KiLiT
A simple hook on each side locks and secures the roof.
Her iki tarafta birer basit kanca çatıyı kitliyor.
08-MAY-2005

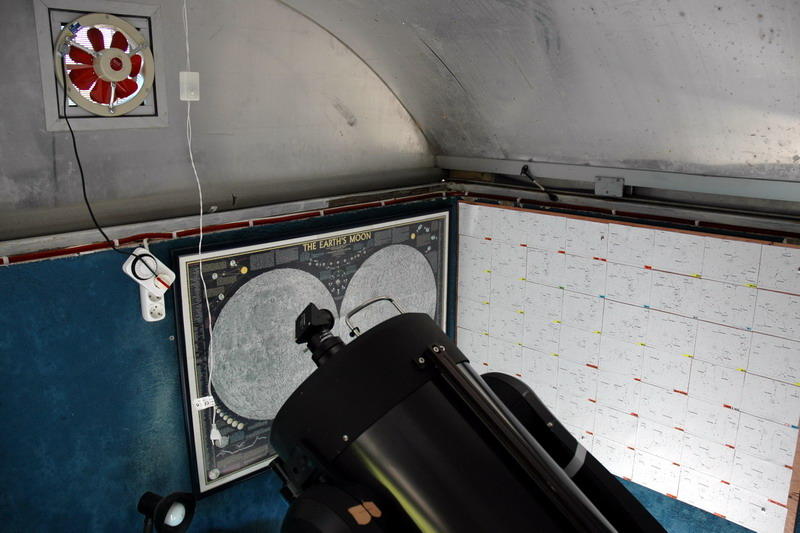

ventilation / HAVALANDIRMA
04-NOV-2005

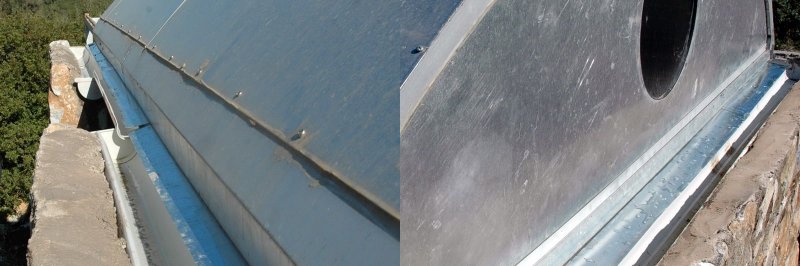

rills / OLUK
I had to put these narrow plates between the roof and rills, because wind was blowing rainwater inside. Now not a single drop!
Rüzgarlı havada oluklar içeri su verince, çatı ile oluk arasına çinko levhalar koydum.
30-APR-2008

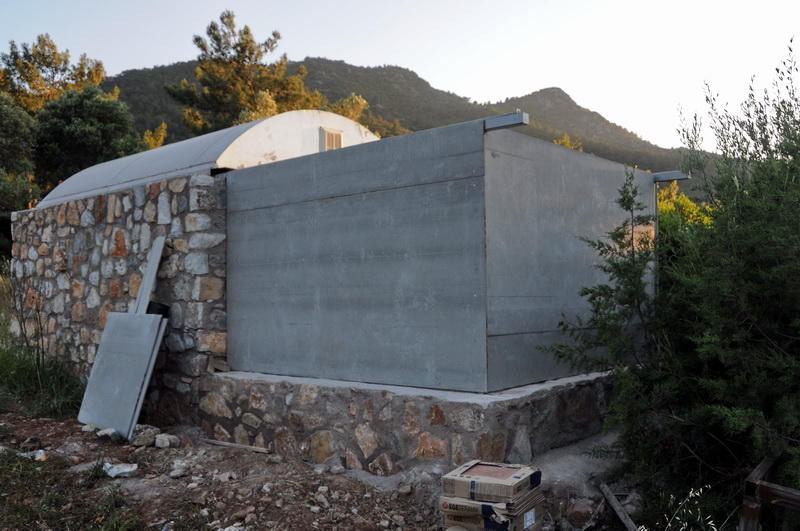

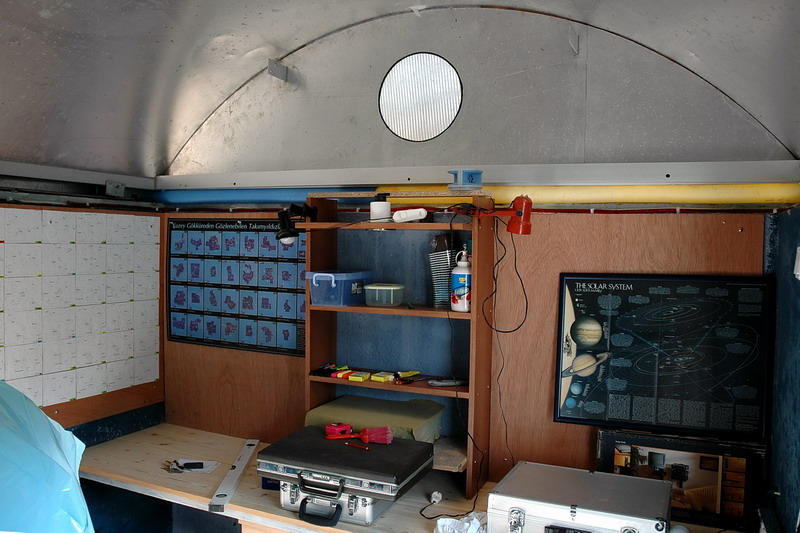

warmroom construction
teleskoplu çekim için kumanda odası olarak düşünüldü, sonra depoya dönüştü :)
25-JUN-2008

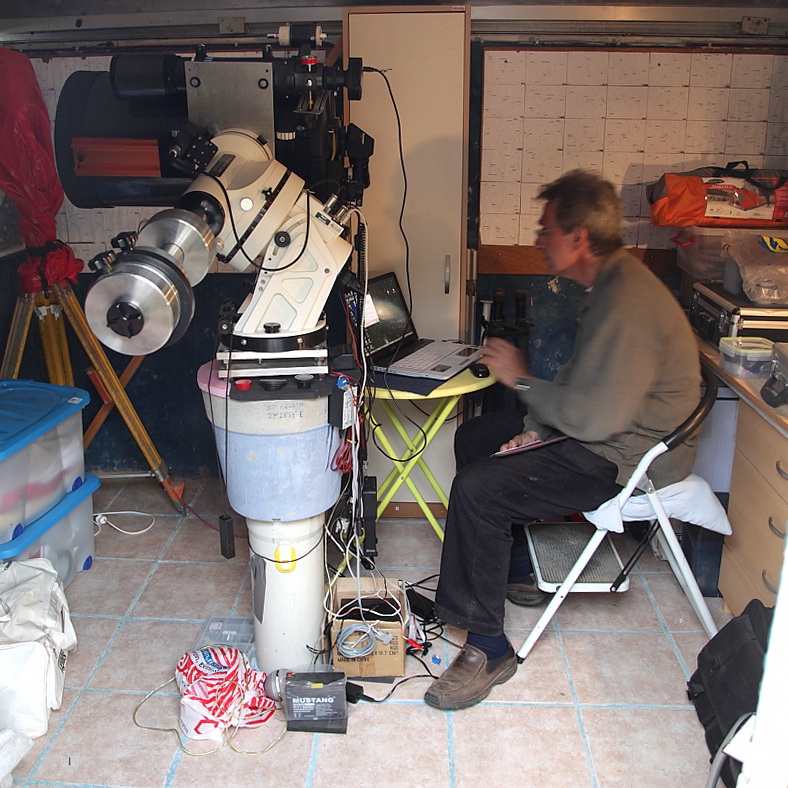

C14 installed
Astro-Physics 1200 GTO + Celestron C14 OTA
10-JUL-2011

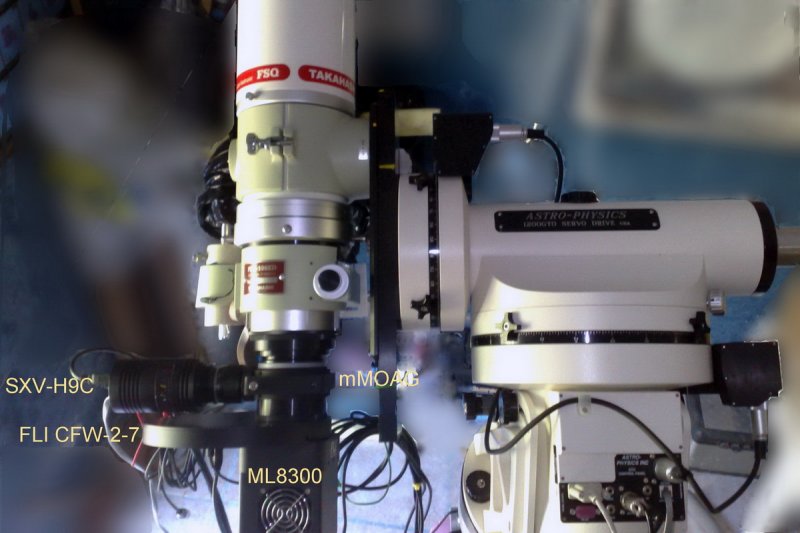

imaging quipment
Takahashi FSQ106ED
off-axis guider: Astrodon MonsterMOAG
guider camera: SXV-H9C
imaging camera: FLI ML8300
FLI Filter wheel CF-2-7 with Baader filters
